开关电源的最小功率取决于多种因素，包括设计要求、应用场景以及技术限制等。在实际应用中，开关电源的功率范围可以从几毫瓦（mW）到几千瓦（kW），甚至更高。以下是关于开关电源最小功率的一些讨论。 开关电源是现代电子设备中广泛使用的一种电源类型，它通过高效的开关转换过程将输入的交流电（AC）或直流电（DC）转换为稳定的直流输出。了解开关电源的四个基本常识，有助于我们更好地应用和维护这类电源设备。以下是关于开关电源的四个基本常识的介绍。 交流电（AC）转直流电（DC）是电力电子领域中的一个基本转换过程，广泛应用于各种电子设备和工业系统中。实现这一转换的元件主要包括变压器、整流器和滤波器。 在电子设备和电路中，电源负极和GND（接地）是两个基本概念，它们在电路设计和功能实现中扮演着重要角色。尽管它们都与电路的“零电位”有关，但它们之间存在一些区别。 在开关电源的设计和应用中，COM端（Common端）通常指的是公共端或接地端。COM端的正确接法对于电源的正常工作和安全性至关重要。关于COM端是否接负极，这取决于电源的设计和应用场景。 开关电源工程师是电力电子领域的重要职位，负责设计、开发和维护开关电源产品。然而，近年来有一种观点认为从事开关电源工程师的人数有所减少，这可能与以下几个因素有关。 |
干货分享：开关电源常见的6种接线方法1410
干货分享：开关电源常见的6种接线方法
（2） 在通电前，用万用表检查输入电压是否与工作电压相符（工作电压220VAC），确认后才可以合闸通电。 220开关电源接线

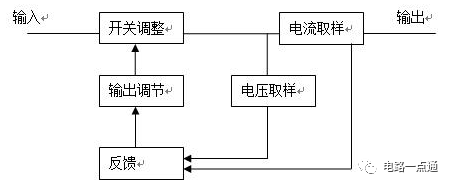

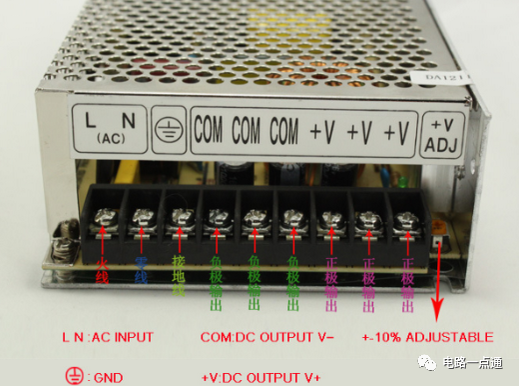

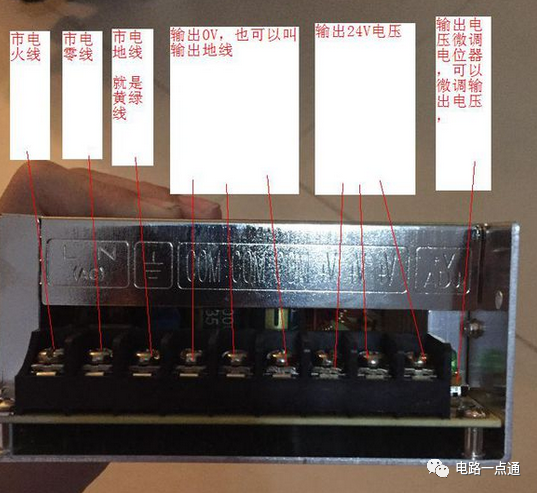

开关电源接线方法 左边第三个接线柱：GND，接地线， 左边第四、五、六个接线柱：均为COM，DC OUTPUT V-，直流输出端，作为直流电压输出端的负极; 左边第七、八、九个接线柱：均为+V，DC OUTPUT v+，直流输出端，作为直流电压输出端的正极;

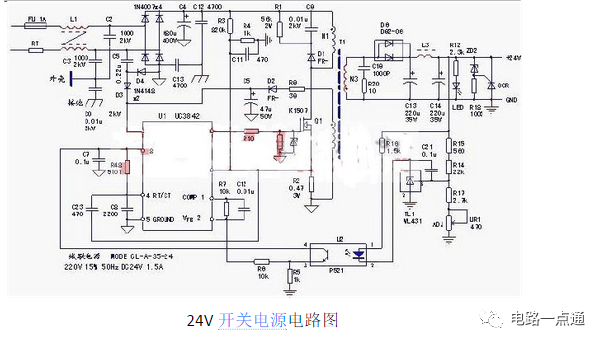

电路以UC3842振荡芯片为核心，构成逆变、整流电路。UC3842-一种高性能单端输出式电流控制型脉宽调制器心片，相关引脚功能及内部电路原理已有介绍，此处从略。AC220V 电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡心片U1、开关管Q1、开关变乐器，T1及其它元件组成的逆变电路。逆变电路，可以分为四个电路部分讲解其电路工作原理。
开关电源电路图 220v交流电经TO双向滤波抑制干扰，D1整流为脉动直流，再经 C11滤波形成稳定的300V左右的直流电。U1为KA3842脉宽调制集 成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接 驱动场效应管Q1 （K1358） 3脚为最大电流限制，调整R25 （2.5 欧姆）的阻值可以调整允电器的最大电流。 2脚为电压反馈，可以调节允电器的输出电压。4脚外接振荡电阻R1，和振荡电容C1.T1为高频脉冲变压器，其作用有三个。第一是 把高压脉冲将乐为低压脉冲。第二是起到隔离高压的作用，以防触屯。 第三是为KA3842提供工作电源。D4为高频整流管（ 16A60V） C10为低压滤波电容，D5 为12V稳压二：极管， U3 （TL431） 为精密基准电 压源，配合U2（光耦合器4N35） 起到白动调节允电器电压的作用。 调整w2（微调电阻）可以细调允电器的电压。D10是电源指示灯。 开关电源电路 市电经D1整流及C1滤波后得到约300V的直流电压加在变压器的①脚（L1的上端），同时此电压经R1给V1加上偏置后后使其微微导通，有电流流过L1，同时反馈线圈L2的上端（变压器的③脚）形成正电压，此电压经C4、R3反馈给V1，使其更导通，乃至饱和，最后随反馈电流的减小，V1迅速退出饱和并截止，如此循环形成振荡，在次级线圈L3上感应出所需的输出电压。L2是反馈线圈，同时也与D4、D3、C3一起组成稳压电路。
